智能水杯方案開發
冬季來臨，天氣逐漸變得寒冷，外出帶一個智能保溫杯在身邊，但是較長時間過后，保溫杯里的水就會恢復到常溫的狀態，等想要喝水時水已冷卻。而無線充電智能水杯能將水溫保持在自己設定的溫度值內，顯示屏?xí)?shí)時顯示溫度，并且能夠使用太陽能對其內部電池充電，而不受無電源充電的限制，解決人們想要的保溫效果以及電源對其充電功能的局限性。在冬季，保溫杯隨著時間的推移也就變回了常溫狀態。針對這一問題，主要研究保溫杯的自動加熱、溫度設置設計，因?yàn)槭亲詣?dòng)加熱，所以其充電設計也顯得尤為重要，為考慮方便節能，充電模塊主要研究無線充電和太陽能充電設計。
一、系統總設計方案
本項目杯子外殼部分裝有太陽能板充電裝置，可對其內部電池充電（一般的USB插口也可對其充電）；水杯內部通過溫度傳感器來測量水溫，杯子外殼設有LED顯示屏，顯示杯內水溫以及設定的溫度值，實時顯溫度值；人們使用時可以通過溫度設定按鈕自行設定自己需要的溫度，當杯子里面的水溫降到我們所設定的溫度下限值時，電池給加熱器供電使其工作，當水溫達到溫度設定上限值時，加熱器斷電，這樣就可以將水溫控制在一個使用溫度范圍內。
二、硬件系統結構
1.充電模塊
本設計有兩種充電模式：
（1）太陽能充電部分
主要由4塊16V太陽能板組成，使陽光對太陽能板的照射通過
內部轉換電路自動為內部電池充電。
（2）以USB為主來進行充電。
本產品還是以USB充電為主。
2.溫度控制模塊
本部分主要由HT-1型溫度傳感器來進行溫度的測量，把信號傳
遞給溫度控制儀，根據溫度信號我們來設定一個適合自己需要保持
的溫度值，使 LED顯示屏進行實時顯示溫度。
其優點：
（1）使用方便、簡單。
（2）可以直接通過顯示屏顯示溫度。
（3）價格便宜、比較節能。
3.加熱模塊
本部分的加熱器件是12V直流加熱器，通過溫度控制儀來進行
加熱器的工作與否。
其優點：
（1）具有恒定溫度、可調溫度、自動控制溫度的特性；
（2）加熱時沒有發紅現象、無明火、安全可靠；
（3）重量輕、體積小、結構簡單、便于安裝；
（4）使用壽命長；
（5）具有節能功能。
三、主要模塊電路

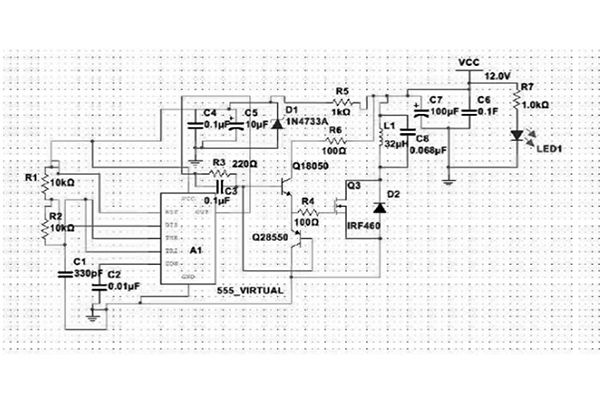

（1）首先需要自己通過溫度設置，設置一個最低溫度和最高溫度，當水溫小于最低溫度，加熱模塊開始加熱，超過最大溫度停止加熱。無線充電模塊主要是通過一個發射模塊和一個接收模塊來進行對保溫杯內部電池充電，太陽能充電部分主要由4塊16V太陽能板組成，使陽光對太陽能板的照射通過內部轉換電路自動為內部電池充電（如圖）。
（2）發射模塊由555電路構成其驅動器。當電源電壓Vcc供電于發發射模塊電路時，由發射模塊電路仿真電路可知，此時電路中的電容C1達到三分之一驅動電壓開始充電，在電容C1充電時，驅動電路輸出端輸出高電平；
四、系統功能預測
（1）通過無線充電模塊對內部電池充電。
（2）太陽能對其內部電池充電。
（3）USB插口可對其內部電池充電。
（4）保溫溫度根據自己所需而設定。
（5）LED顯示屏顯示杯內溫度和所設
本項目杯子外殼部分裝有太陽能板充電裝置，可對其內部電池充電（一般的USB插口也可對其充電）；水杯內部通過溫度傳感器來測量水溫，杯子外殼設有LED顯示屏，顯示杯內水溫以及設定的溫度值，實時顯示溫度值；人們使用時可以通過溫度設定按鈕自行設定自己需要的溫度，當杯子里面的水溫降到我們所設定的溫度下限值時，電池給加熱器供電使其工作，當水溫達到溫度設定上限值時，加熱器斷電，這樣就可以將水溫控制在一個使用溫度范圍內。
